⚡가정용 서지보호기(SPD) 제대로 고르는 법 & 설치·점검 루틴

---

인트로
집 안 전자제품이 갑자기 꺼지거나, 비 오는 날 이후 공유기·TV가 말썽을 부린 적 있나요? 이런 증상의 밑바탕에는 대개 **순간 과전압(서지)**가 숨어 있습니다. 낙뢰만이 아니라 엘리베이터·펌프·에어컨 모터의 스위칭 서지도 반복적으로 전압 스파이크를 만들죠. 해결의 핵심은 “한 번에 막는다”가 아니라 여러 지점에서 단계적으로 줄이는 구조입니다. 이 글은 가정에서 분전반 중심의 전집 보호를 만들기 위한 서지보호기(SPD) 실전 가이드예요. 읽고 나면 우리 집에 필요한 타입과 배치, 점검 루틴이 한 눈에 잡힙니다.



🔎 서지보호기의 역할, 한 문장 요약



SPD는 정해진 문턱 전압을 넘는 순간 저항이 낮아지며 과전압을 접지로 우회시켜 장비를 보호하는 장치입니다. 가정용은 **금속산화물 바리스터(MOV)**를 기본으로, 응답성·내구성을 높이려 가스방전관을 조합한 모델도 있어요. 중요한 건 우리 집 분전반 구조와 접지 상태에 맞는 정격을 고르는 것—이 선택이 보호수준을 사실상 결정합니다.



🧩 어디에 무엇을? — 단계보호의 큰 그림



가정은 분전반에서 1차, 중요한 기기 앞에서 2차로 막는 구조가 가장 간결합니다.

• 1차(전집 보호): 분전반에 Type 2 SPD를 병렬 연결해 큰 스파이크를 흡수.

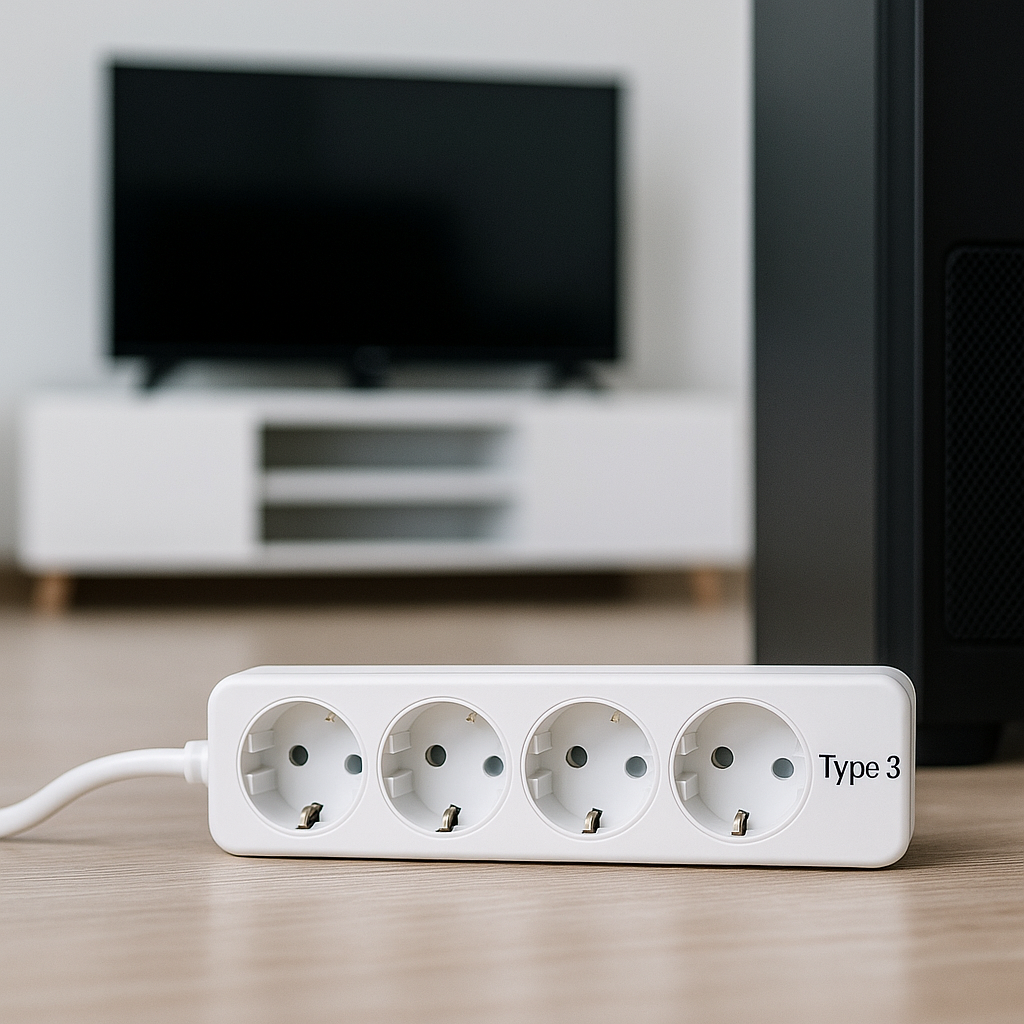

• 2차(근접 보호): TV·NAS·PC 등 민감 장비 앞에서는 **근접형 보호장치(Type 3)**로 남은 잔류 서지를 정리.

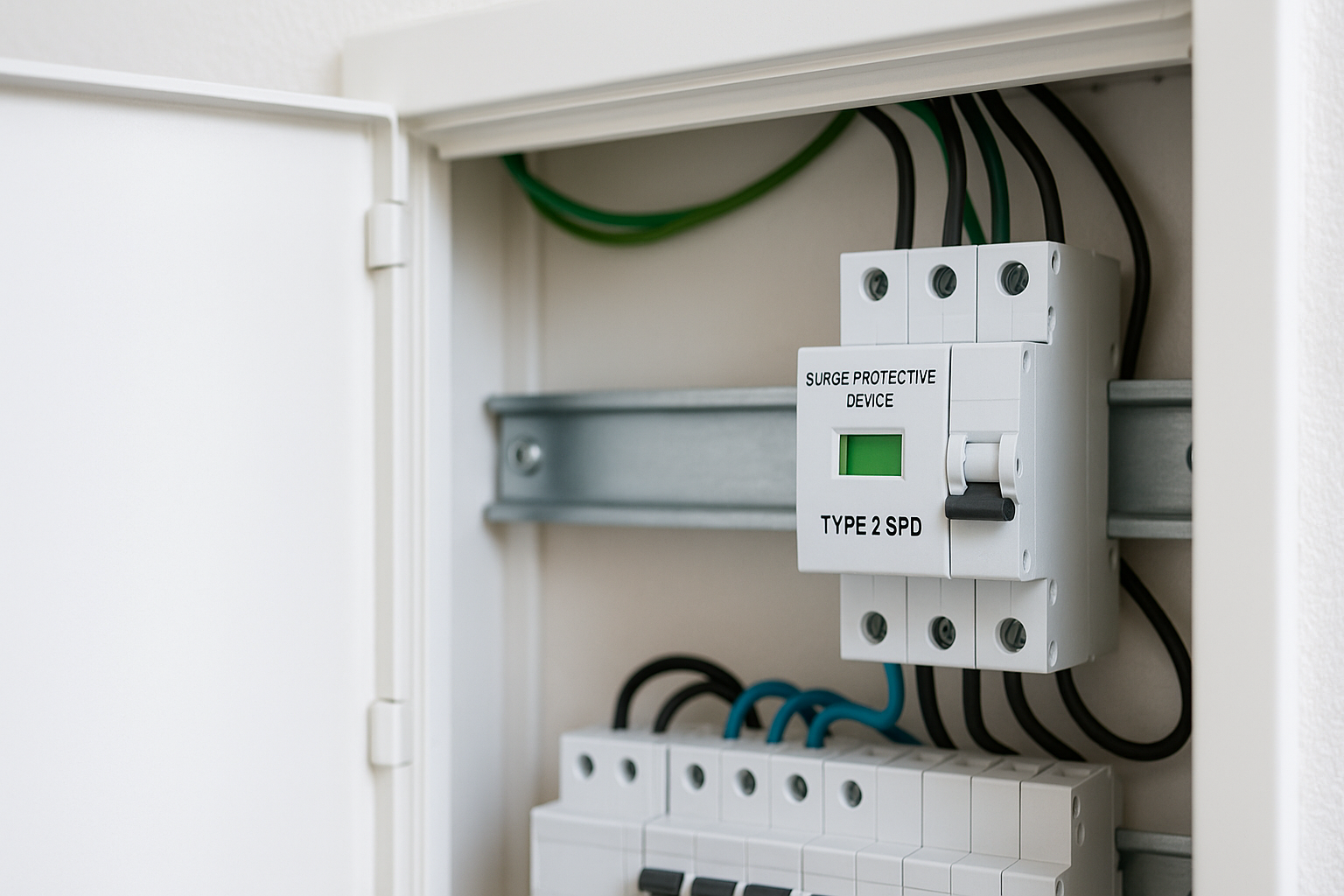

1차: 분전반(Type 2) + 2차: 기기 앞(Type 3)  단계보호가 이상적

📺 가전이 많은 집이라면 회로 보호와 함께 사용 습관·배선 환경도 같이 손봐야 효과가 커져요. 👉 거실/홈오피스 전력 사용 팁은 여기에서 실제 사례로 정리해뒀어요.



🛒 우리 집에 맞는 스펙 고르는 법(체크리스트)

• 표준·인증: 라벨에 IEC/EN 61643-11, 시험 파형(8/20 μs 등), In/Imax/Up 명시.
• 정격 방전전류: 일반 가정 In ≥ 10 kA 권장(낙뢰·공용 모터 많은 단지는 상향).
• 보호수준(Up): 낮을수록 민감 기기에 유리.
• 배선·접지 전제: 성능의 절반은 배선 길이+접지 품질이 좌우. 폴 구성(단상 2/3선) 확인.
• 열보호·상태창: 써멀 디스커넥터, 그린/레드 인디케이터, 카트리지 교체형 여부 확인.



🧭 설치 핵심 — “짧고 굵게, 퇴로(문) 쪽 유리한 배치”

• 위치: 메인 차단기 부하측(로드 사이드) 분전반에 병렬 연결(Type 2).
• 배선 길이: 상·중성·접지 왕복 합 0.5~1m 이내로 짧게(길수록 잔류 과전압↑).
• 접지 품질: 굵고 짧게, 급한 굴곡(U자) 피하고 접지바 직결.
• 보호 차단기: 모델별 권장 MCB/퓨즈 정격을 반드시 준수.
  ※ 분전반 작업은 전기기사 시공 권장. 사용자가 직접 가능한 범위는 **근접형(Type 3)**까지가 안전.

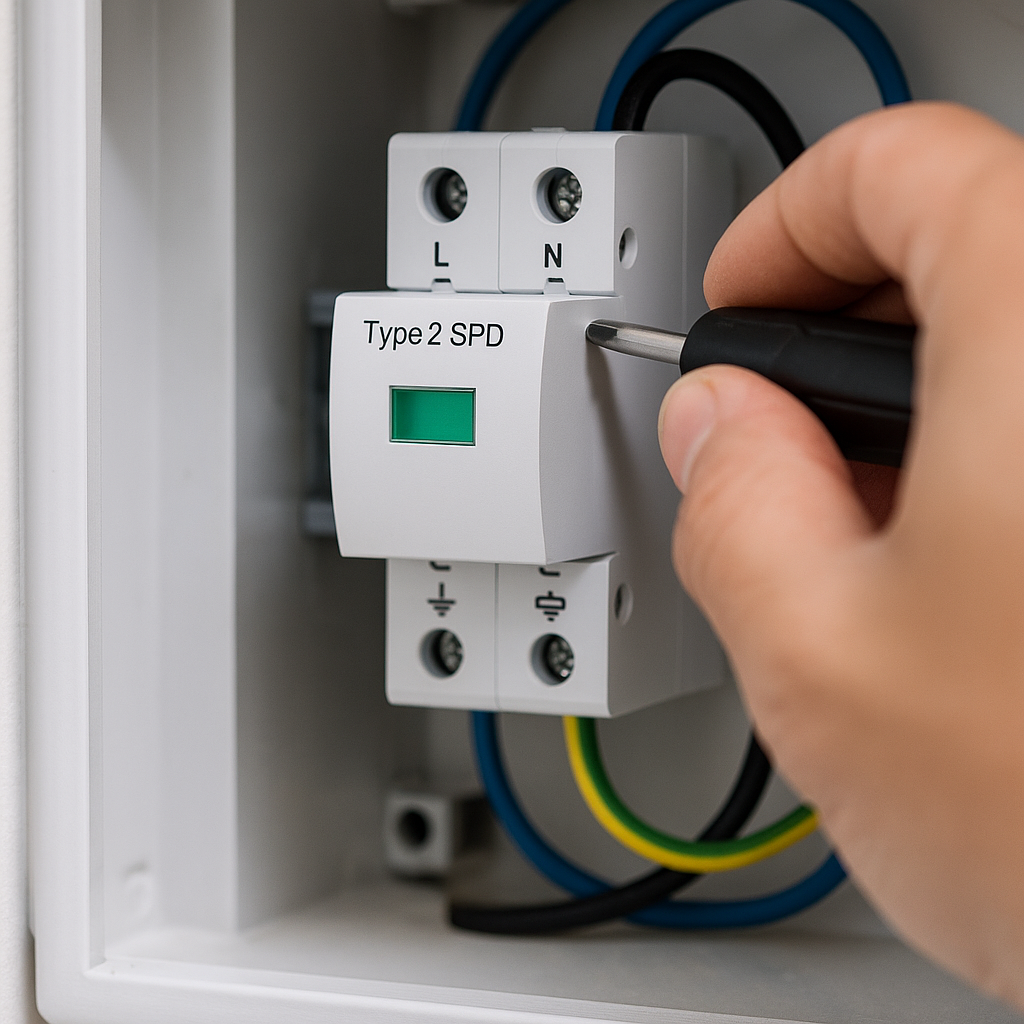

분전반에 병렬로 연결하는  Type 2 SPD  — 배선은 짧게, 접지는 탄탄하게

🔌 주차장/외부 전원 설비를 쓰는 집이라면 분전반 작업과 같은 날에 설비 점검 루틴도 함께 잡는 게 좋아요. 자택 EV 완속충전기 설치 A to Z에 현장 관리 체크리스트를 따로 정리해뒀어요.







⏱️ 월 1회 ‘셀프 점검’ 루틴

• 상태창 확인: 녹색=정상, 적색=교체(모듈 열화).

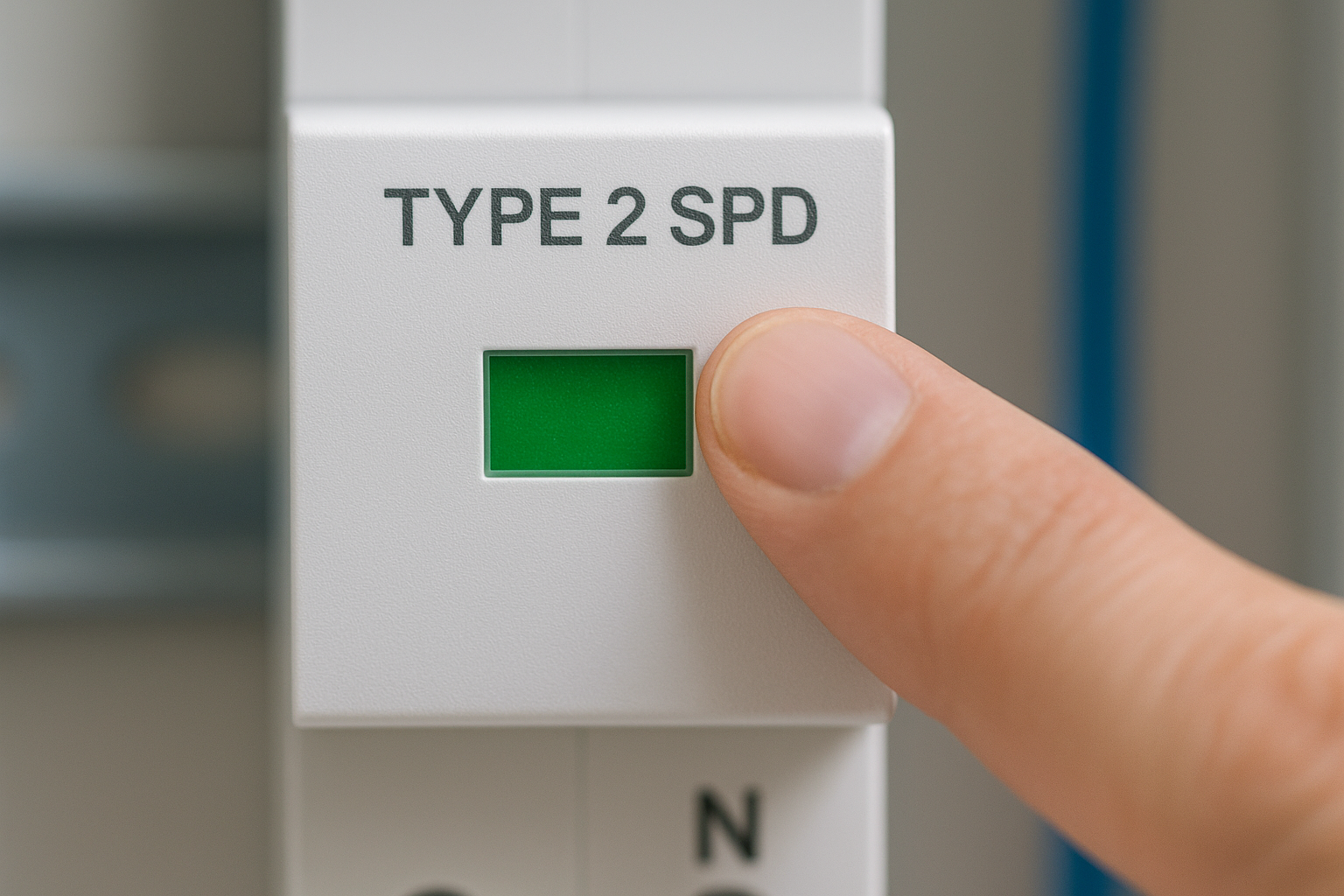

녹색=정상, 적색=교체  — 월 1회 눈으로 확인

• 단자부 점검: 변색·그을림·풀림 보이면 즉시 사용 중지 후 교체.
• 라벨링: 분전반 문 안쪽에 설치일·모델·정격 기록, 교체 내역도 누적.
• 보완 보호: TV/PC/NAS 앞엔 근접형 보조 보호장치로 2단계 방어.



🧰 데이터·통신 라인도 잊지 말기



낙뢰성 유도 전압은 전원선뿐 아니라 UTP·동축을 타고도 유입됩니다. NAS·IPTV·케이블모뎀을 쓴다면 RJ45·동축 전용 SPD를 장비 인접단에 짧게 설치하고 접지 리드를 최대한 짧게 취하세요.



✅ 30초 체크리스트(오늘 할 일)

1. 분전반 사진을 찍어 빈 슬롯·접지바 위치 확인
2. 거실·작업실·주방 중 민감기기 많은 존 표시
3. Type 2 사양 In(≥10kA)·Up·교체형 여부로 1차 후보 고르기
4. 시공 문의 시 배선 길이(≤1m) 요구사항 먼저 전달
5. 설치 후 상태창을 냉장고/분전반 문 안쪽에 월간 체크표로 관리

⚠️ 혹시 모를 정전 상황까지 대비하려면 냉장·냉동 식품 보관 루틴을 미리 알고 있으면 좋아요. 문 열지 않기 → 보온 유지 → 재가동 점검 순서로 정리했어요.









결론



서지는 ‘언젠가 한 번’이 아니라 매일 조금씩 들어오는 피로 누적형 위험입니다. 분전반에서 크게 줄이고(1차), 기기 앞에서 마무리(2차) 하는 구조만 갖추면 복구·수리·다운타임 비용이 눈에 띄게 줄어요. 표준 적합(IEC 61643-11) 제품을 주거용 원칙에 맞춰, 짧은 배선·탄탄한 접지·월간 점검으로 운영하는 것—이게 가정에서 할 수 있는 가장 비용 대비 효율적인 전기 보호 전략입니다.
